测试背景

继电器是一种用电磁原理控制开关的电器元件，通过一个小电流来控制一个大电流的开关动作，从而实现对电路的控制，它的正常工作状态需要保证其内部的电阻值处于正常范围内。

测试方案

继电器电阻值是评估其性能的关键参数。

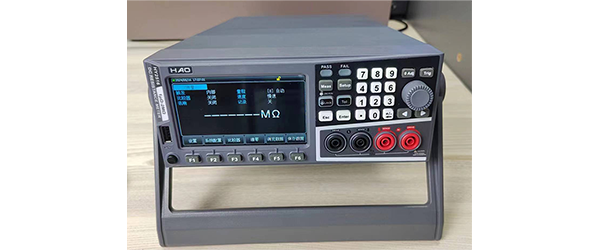

我们将展示如何通过HY2516电阻测试仪来测试继电器的内部线圈电阻数值。

HY2516直流电阻测试仪采用开尔文四线检测原理及测试方法，保证测试结果的准确性。

1、测试准备

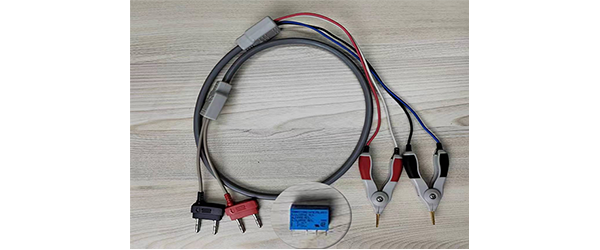

HY2516直流电阻测试仪、 测试夹具、 8脚5VDC继电器

2、测试接线

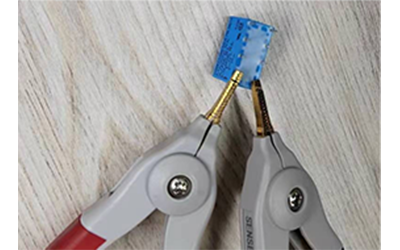

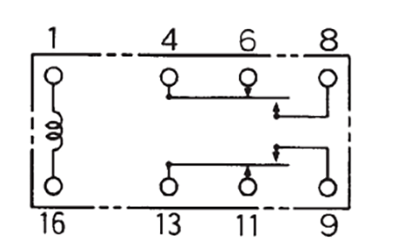

根据继电器的内部原理图，我们判定它的1脚和16脚为常闭触点，即内部线圈的引脚，将测试夹具的两端，分别接到1脚和16脚。

3、测试设置

设置仪器测试模式为R，触发方式为内部触发，量程选择自动档，测试速度选择慢速。

4、测试结果

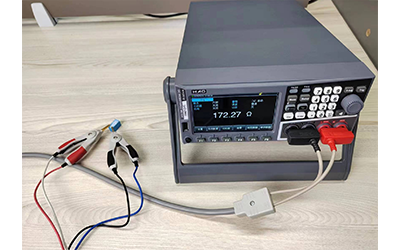

设置完成后开始测量即可测得的继电器线圈电阻值。

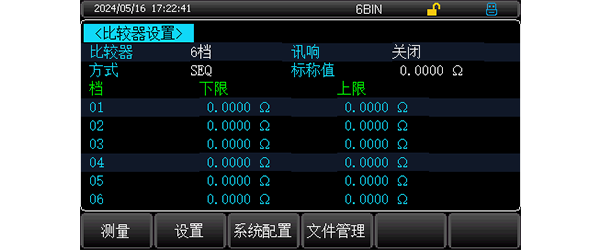

以上为仪器所测得的继电器线圈电阻值，同时HY2516还具备比较器分选，讯响功能，最高可支持6档分选。

表示测量值在上下限范围内合格，并且蜂鸣器报警。若显示HIGH则表示测量值高于上限值，显示LOW则显示测量值低于下限值。
