测试背景

        电池是一种储能介质，因其能够在移动中存储并传输能量，几乎存在于人们日常使用的所有电子产品中，从我们生活离不开的手机、再到汽车、航空航天、新能源等，电池的用途极其广泛。当没有直接电源时，可充电电池也可以通过移动电源来充电。因此，评估电池的质量也成为了电池制造行业的重要检测标准。

        电池的参数很多，比如电池的电压、容量、输出功率、电流等，电池的容量则是评估电池质量的重要指标之一。

测试过程

        测试选用HY8500系列直流电子负载中的一款HY8512+来进行，HY8512+可500KHz高速同步采样，0.1mv稳定解析度输出，功率可达400W，测试电池选择电压为3V的CR2032锂电池。

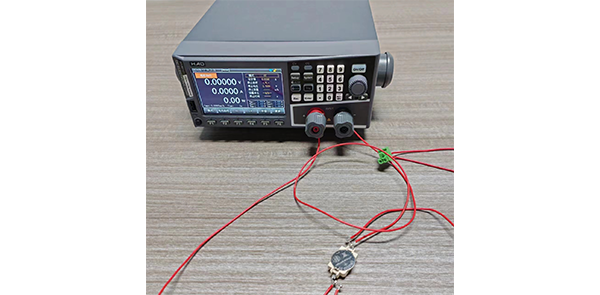

01 测试接线

■ 电池的正负极正确接入到电子负载的输入端

■ Sense端接线

        HY8512+的远端补偿功能可以消除测试线本身阻抗导致的电压误差。启用Sense补偿功能自动补偿线损压降，保证被测设备输出电压与负载所获得的输入电压一致，并且在进行充电测试时，SENSE端会采集电压。

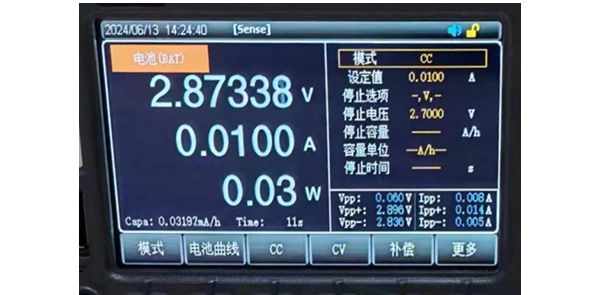

02 参数设置

■ 测试模式：电池（BAT）测试

■ 带载模式：恒电流CC模式

■ 带载电流：0.01A

■ 停止电压值：2.7V

        在测试电池的容量时，电压会随着放电时间的增加出现下降的情况，所以需要设置截止电压，当到达截止电压的时候，测试结束。而充电时电压会随着充电时间的增加电压不断上升，当到达充电截止电压的时候，测试结束。

03 测试结果

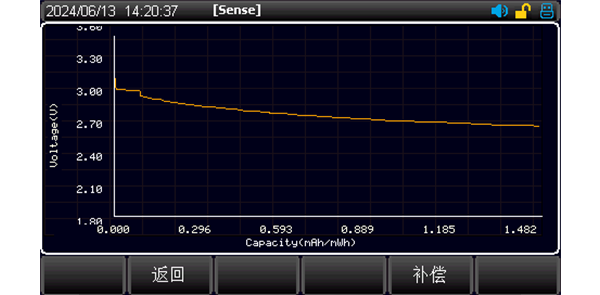

        在测试结束完成后，负载的电池曲线功能可以显示完整的电池测试曲线，帮助我们更好的分析测试数据，对电池进行评估。
