测试应用

        在电源产业中，开关电源以小型、轻量和高效率的特点被广泛应用在电子设备上，是电子信息产业不可缺少的一种电源。电源产品安全性是电源生产厂家最关心的指标之一。耐压测试可以检测电气设备在高压条件下的绝缘性能,确保产品在使用过程中安全可靠，防止因绝缘不良导致的电击和火灾事故，从而保障用户的安全，因此，耐压测试是开关电源的标准检测项目。

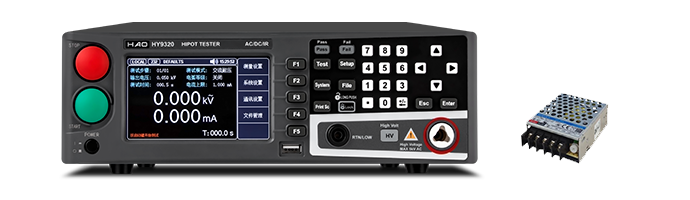

    我们选用HY9320交直流绝缘耐压测试仪对AC-DC交直流两用的机壳开关电源进行耐压绝缘测试。

    HY9320交直流绝缘耐压测试仪完美的结合了耐压测试的各种需求，集电气强度（交/直流耐压）、绝缘电阻等多项测试功能于一体，输出电压最高支持交流5KV,直流6KV，绝缘电阻标配测试电压达2.5KV，可选配5KV，且具有20mA的泄露电流范围以及高达100GΩ的绝缘阻值量程。

测试方法

1、耐压测试：按照耐压的测试标准，测输入和输出端，将耐压值调至设定的最高耐压（AC电压4000V），并在最高耐压值维持一分钟时间。

2、绝缘测试：在输入输出间加 500VDC，测的输入输出间绝缘电阻应大于 10MΩ，测试时间一分钟。

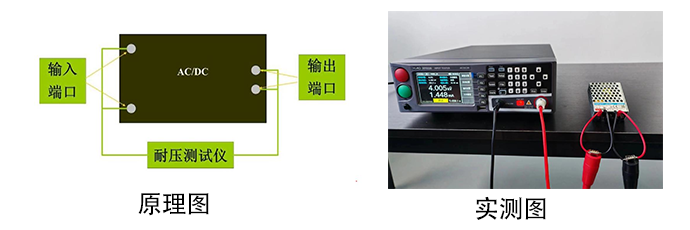

测试接线

将电源的输入端和输出端分别短路连接，再接到耐压仪的对应端进行测试。

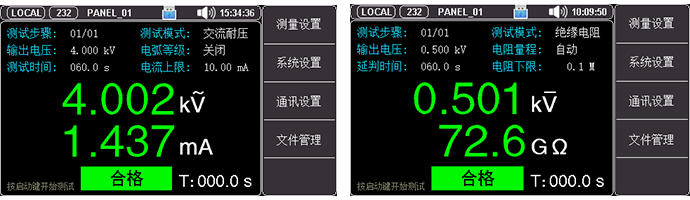

    测试结果

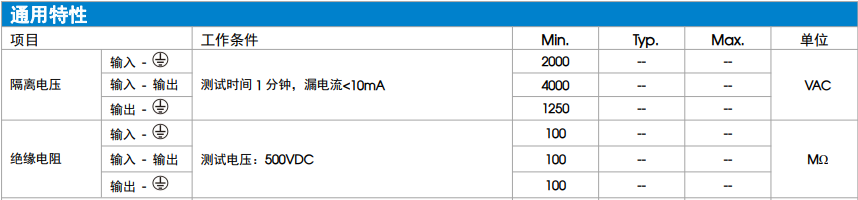

为了验证测试的准确性与可靠性，我们将所得耐压测试结果与该电源产品的规格书进行对比，电源产品规格书参数如下：

        由上可知，我们HY9320对该产品的输入-输出端之间的耐压测试与绝缘阻抗测试完全符合规格，性能参数达标，作为一款超高性价比的耐压仪可以满足绝大部分产品的耐压测试需求，并且HY9320通信接口和协议丰富，也非常适用于组建自动化测试系统。
