测试背景

        电容器是各种电子设备中的基本元件，广泛地应用于对电子电路进行旁路、耦介、滤波和调谐等方面，其漏电流是电容器重要的特性参数之一。电容漏电流是指电容器两极之间的电流，因电容器两级之间具有一定程度的电绝缘性能，所以漏电流只有微小的电流流过，但在实际的电路和设备应用中，如果漏电流超过了规定限制的阀值，就可能导致电容器失效，从而引起电路损坏。因此对电容器的漏电流进行测试非常重要。

测试准备

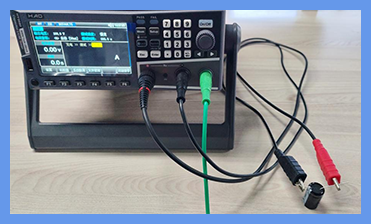

        测试选用HY5680电容器漏电流/绝缘电阻测试仪，该测试仪是专门针对钽电容器，电解电容，陶瓷电容等漏电流测试的仪器，输出电压任意设置1-650V，漏电流测试范围0.001uA-20.00mA，充电电流可达100mA，具有高达30ms/次的采样速率。

        通过施加一定的电压，并等待电容器内部电荷积累达到稳定状态来测量电容器的漏电流，即漏电流 = 电容器两极板之间的电压值 / 电容器的电容值。

        选择以下三款不同的电容作为被测物进行比较测试。

测试过程

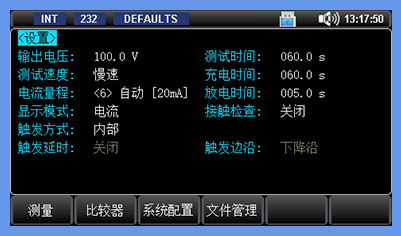

② 设置测试参数

      电      压：100V（电容额定电压）

      充电时间：60s

      测试时间：60s

      放电时间：5s

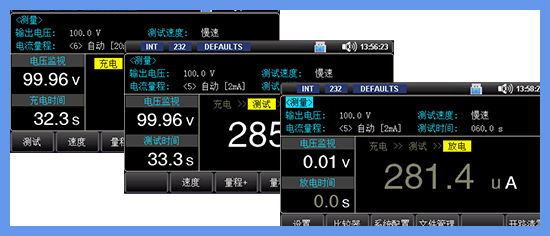

③ 开始测试，启动后，仪器会先进行充电，充电结束后，仪器进行测试，此时漏电流值会逐渐平稳显示。在测试完成后进行放电，并显示最终的测试结果。

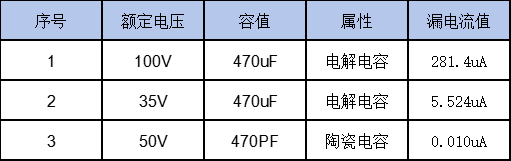

     其他电容测试如上步骤一致，最终测试漏电流结果如下。

        漏电流的大小和电容的介电材料选择及工艺（K系数），以及额定电压、容值有关，容值越大、耐压越大和使用介电常数高的电介质，漏电流越大。

     在测试时，测试参数的设定，外部的干扰，以及接线等也会影响实际的数据结果，根据电容器的额定电压和额定电容值选择合适的测试仪器和测试参数，才是正确的测试方法。
