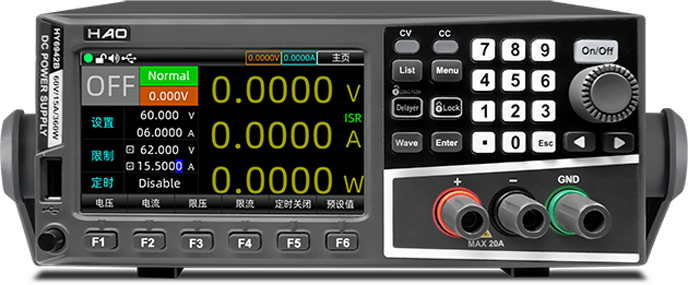

简要介绍
HY6900系列是常州浩仪推出的新系列可编程直流开关电源，该系列实现了多种电压和电流的组合输出，具有体积小、重量轻、低纹波的特性，单台电源即满足高电压低电流或者高电流低电压的输出需求。采用液晶屏，参数直观操作快捷，支持多种接口和通讯协议，方便远程控制、工业PLC控制和组建智能化测试平台，广泛应用于DC-DC电源模块、电池充电及传感器等多种测试领域。
尺寸：213mm(W)x88mm(H)x360mm(D)
净重：约4.0kg/4.5kg
| 标配 | RS232☑ | RS485☑ | LAN☑ | USBHost☑ | USBDevice☑ |
注：支持Modbus/SCPI协议
面板介绍
产品特点
输出功率:100W/200W/360W/600W
采用4.3英寸TFT 真彩 LCD
分辨率0.1mV/0.1mA
低纹波和低噪音
多重保护：过压、过流、过温、过功率
远程补偿功能
支持前后面板输出
支持 SCPI 协议、Mult-SCPI 多机协议和 Modbus RTU 协议
外部模拟控制与外部数字控制
内置 4 位半数字电压表，方便外部测量
支持 18x8 组设置保存、调用
LAN 接口支持网页 Web 远程控制与 VXI 总线
应用领域
自动化测试系统
传感器测试
产品研发调试
实验室
教学实验
内置数字电压表（DVM）

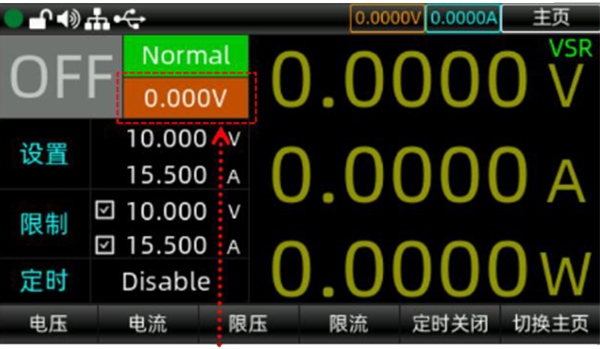

电压表显示区域 | HY6900系列内置4位半电压表功能，通过仪器背部的端子输入可测量在0.001V 到 65.000V 的直流电压，在主页界面可以看到测量值。 HY6922B/HY6932B/HY6942B/HY6952B可以测试0~65V。 HY6933B/HY6953B可以测试0~150V。 |
输出List及Delayer功能

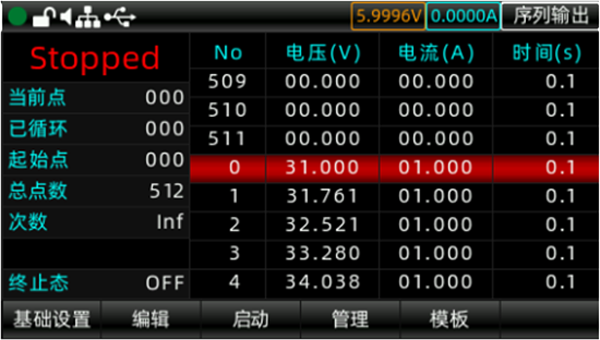

列表模式（List）界面

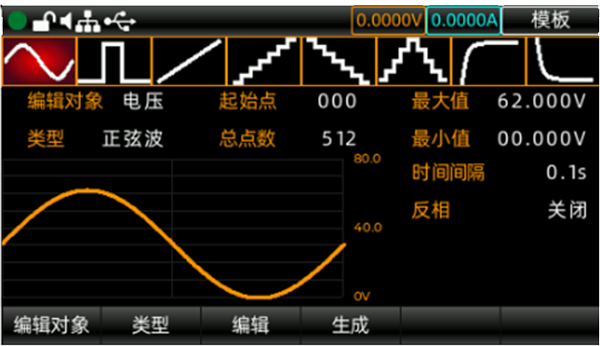

使用模板设置参数 | HY6900系列数控电源提供列表模式(List)和延时器（Delayer）功能。 序列输出(List)可依次输出用户定义的参数组（最多512组）：输出电压、 输出电流、时间。用户可手动修改组参数或使用模板对参数组进行批量 设置。 延时器(Delayer)可依次输出用户设定的开关序列组(最多512组):输出开 关、时间。用户可手动修改组参数或使用模板快速生成开关序列。 序列输出(List)与延时器(Delayer)均可从内部存储 Flash 及外部存储 USB 大容量设备中的特定文件夹中手动保存与加载数据。其存储格式为(.lst.csv) 和（.dly.csv）格式,用户可在电脑上使用 EXCEL 文档直接打开并快速编辑。 |
技术指标
| 型号 | HY6922B | HY6932B | HY6933B | HY6942B | HY6952B | HY6953B | |
| 额定值 | 电压 | 0~60V | 0~60V | 0~150V | 0~60V | 0~60V | 0~150V |
| 电流 | 0~5A | 0~10A | 0~5A | 0~15A | 0~25A | 0~10A | |
| 功率 | 100W | 200W | 200W | 360W | 600W | 600W | |
| 负载调节率 | 电压 | ≤0.01%+3mV | ≤0.01%+10mV | ≤0.01%+20mV | ≤0.01%+30mV | ≤0.01%+30mV | ≤0.01%+25mV |
| 电流 | ≤0.05%+2mA | ≤0.05%+4mA | ≤0.01%+6mA | ≤0.05%+6mA | ≤0.1%+10mA | ≤0.5%+10mA | |
| 电源调节率 | 电压 | ≤0.01%+3mV | ≤0.01%+10mV | ≤0.01%+20mV | ≤0.01%+30mV | ≤0.01%+30mV | ≤0.01%+25mV |
| 电流 | ≤0.05%+2mA | ≤0.05%+4mA | ≤0.01%+6mA | ≤0.05%+6mA | ≤0.1%+10mA | ≤0.5%+10mA | |
| 设置分辨率 | 电压 | 1mV | 1mV | 1mV | 1mV | 1mV | 1mV |
| 电流 | 0.1mA | 0.1mA | 0.1mA | 0.1mA | 0.1mA | 0.1mA | |
| 设置精确度 | 电压 | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.04%+30mV | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.03%+20mV |
| 电流 | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+10mA | ≤0.1%+15mA | ≤0.1%+25mA | ≤0.1%+25mA | |
| 回读分辨率 | 电压 | 0.1mV(<10V) | 0.1mV(<10V) | 1mV(<100V) | 0.1mV(<10V) | 0.1mV(<10V) | 1mV(<100V) |
| 1mV(>10V) | 1mV(>10V) | 10mV(>100V) | 1mV(>10V) | 1mV(>10V) | 10mV(>100V) | ||
| 电流 | 0.1mA | 0.1mA | 0.1mA | 0.1mA(<10A) | 0.1mA(<10A) | 0.1mA | |
| 1mA(>10A) | 1mA(>10A) | ||||||
| 回读精确度 | 电压 | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.04%+30mV | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.03%+20mV |
| 电流 | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+10mA | ≤0.1%+15mA | ≤0.1%+25mA | ≤0.1%+25mA | |
| 纹波及噪声 | 电压 | ≤5mVpp | ≤8mVpp | ≤30mVpp | ≤15mVpp | ≤20mVpp | ≤50mVpp |
| 电流 | ≤5mArms | ≤6mArms | ≤6mArms | ≤8mArms | ≤15mArms | ≤15mArms | |
| 保护功能 | OVP/OCP/OTP/OPP | ||||||
| 远端补偿 | 1V | ||||||
| 存储 | 18x8 | ||||||
| List功能 | 18x8 | ||||||
| 显示类型 | 4.3英寸TFT LCD | ||||||
| 接口 | RS232/RS485/USBHost/USBDevice/LAN | ||||||
| U盘 | 支持 | ||||||
| 通讯协议 | SCPI/MODBUS | ||||||
| 电源电压 | AC110/220V | ||||||
| 频率 | 50/60Hz | ||||||
| 尺寸(W*H*D) | 213mm*88mm*360mm | ||||||
| 净重(kg) | 4.0kg | 4.0kg | 4.0kg | 4.0kg | 4.5kg | 4.5kg | |
| 订货信息 | |||||||
| 标准配件 | HY106：RS232通讯线 HY109：USB通讯线 | ||||||
