简要介绍
HY9140是常州浩仪科技有限公司推出的新一代交直流接地阻抗测试仪。4.3寸TFT-LCD显示，体积小，重量轻。最高40A的电流测试能力，交直流接地两用恒流输出，四端法测试，精准高效。开路电压可调，可同时确保测试人员和待测设备的安全。通讯接口丰富，为自动化生产与生产线测试应用提供优选测试解决方案。
尺寸：213mm （W）*88mm （H）*360mm（D）
净重：约3.5kg
| 标配 | RS232☑ | RS485☑ | LAN☑ | HANDLER☑ | USB HOST☑ |
注：支持SCPI和MODBUS两种通讯协议
产品特点
满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求。
4.3寸TFT液晶显示，简洁面板操作，测试结果与参数一目了然。
测试电流最高可达40A，适合大多数应用测试。
采用四线测量，通过额外的两条测量线来消除回路电阻，提高测试精度。
上下限预置，智能判定，声光报警。
内部可支持存储100个测试文件，每个文件可存储100个测试步骤。
通过USB轻松导入/导出测试文件和数据。
接口丰富，支持SCPI和MODBUS两种协议，方便组建自动化测试系统。
应用领域
自动化测试系统
家用电器
音视频设备
变压器、电机
电气设备
电热器具
照明行业
新能源汽车
电子元器件
医疗设备

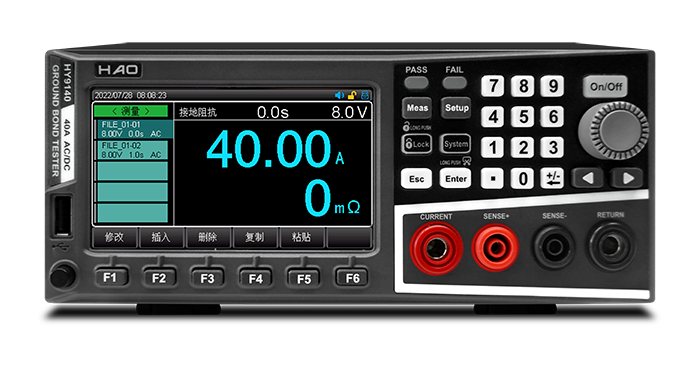

面板介绍
推荐点
技术指标
型号 | HY9140 | |
接地阻抗测试 | ||
输出电压 （开路电压） | 范围 | 3.00 – 8.00 VAC/DC |
分辨率 | 0.01VAC/DC | |
精度 | ± (3% x 设定值 + 3 个字) | |
输出频率 | 50/60Hz，或用户可选择直流模式 | |
输出电流 | 范围 | 0-150mΩ ：30.01-40.00A |
0-200mΩ ：10.01-30.00A | ||
0-600mΩ ：1.00-10.01A | ||
分辨率 | 0.1A | |
精度 | ± (3% x 设定值 + 3 个字) | |
最大负载 | 范围 | 1.00-10.00A ：0-600mΩ |
10.01-30.00A ：0-200mΩ | ||
30.01-40.00A ：0-150mΩ | ||
分辨率 | 1mΩ | |
精度 | ± (2% x 设定值 +2 个字) | |
上限/下限 阻抗设置 | 范围 | 0-150mΩ ：30.01-40.00A |
0-200mΩ ：10.01-30.00A | ||
0-600mΩ ：1.00-10.01A | ||
分辨率 | 1mΩ | |
精度 | ± (2% x 设定值 +2 个字) | |
上限/下限 电压设置 | 范围 | 0.00-6.00V |
分辨率 | 0.01V | |
精度 | ± (2% x 设定值 +2 个字) | |
测试时间 | 范围 | 0，（ 0.5 - 999.9）s，0 为无限长 |
分辨率 | 0.1s | |
精度 | ± 0.1% x 设定值 | |
阻抗补偿 | 范围 | 0-100mΩ |
分辨率 | 1mΩ | |
精度 | ± (2% x 设定值 +2 个字) | |
电压补偿
| 范围 | 0-4V |
分辨率 | 0.01V | |
精度 | ± (2% x 设定值 +2 个字) | |
电流测量 | 范围 | 0.00-40.00A AC/DC |
分辨率 | 0.01 AC/DC | |
精度 | ± (2% x 读数值 +2 个字) | |
电压测量 | 范围 | 0-8.00V AC/DC |
分辨率 | 0.01 AC/DC | |
精度 | ± (2% x 读数值 +2 个字) | |
阻抗测量 | 范围 | 0-600mΩ ：1.00-5.99A |
分辨率 | 1mΩ | |
精度 | ± (3% x 设定值 +3 个字) | |
范围 | 0-600mΩ ：5.99-40A | |
分辨率 | 1mΩ | |
精度 | ± (2% x 设定值 +2 个字) | |
一般规格 | ||
文件 | 支持存储100个测试文件，每个文件可存储100个测试步骤 | |
通讯接口 | RS232C,RS485(选配)，LAN，USB Host，HANDLER | |
尺寸（W * H * D） | 213mm *88mm *360mm | |
净重（kg） | 3.5Kg | |
电源输入 | ||
电源电压 | ±10% （100 - 120VAC / 200 - 240VAC） | |
电源频率 | 50/60Hz ± 5% | |
| 视在功率 | 950VA | |
| 订货信息 | ||
| 标准配件 | HY1137:接地阻抗输出线 HY1138: 接地阻抗回路线 HY106: RS232通讯电缆 | |
