简要介绍
HY9310系列交直流耐压绝缘测试仪是常州浩仪新推出的一款小功率经济型智能安规测试仪器。体积小、重量轻、外形美观、操作简便、超高性价比。该系列产品集电气强度（交/直流耐压）、绝缘电阻等多项测试功能于一体，可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。
尺寸：283mm(W)x91mm(H) x433mm(D)
净重：约10.5kg
| 标配 | RS232☑ | USB HOST☑ | SIGNAL☑ | HANDLER☑ | LAN☑ |
| 选配 | RS485□ | ||||
注：1:支持MODBUS协议 2:HY9310A/HY9310B无LAN
产品特点
满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求
采用4.3寸 TFT-LCD显示，简洁面板操作
电压缓升、缓降功能。针对绝缘电阻可任意设定测试等待时间
上下限预置，智能判定，声光报警
直流耐压测试具有快速放电功能，避免被测物上残余电压造成人员触电危险
电弧侦测功能
防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全
过压、过流保护，电流底数清零功能
可存储100个测试文件，每个文件可存储20个测试步骤，测试模式可任意组合
接口丰富，支持SCPI和MODBUS两种协议，方便组建自动化测试系统
测量应用
自动化测试系统
家用电器
变压器、电机
电气设备
电热器具
照明行业
新能源汽车
电子元器件
医疗设备
光伏行业

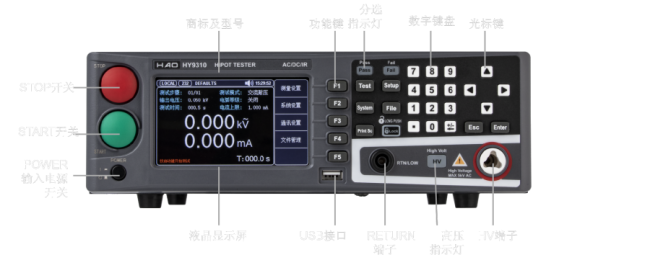

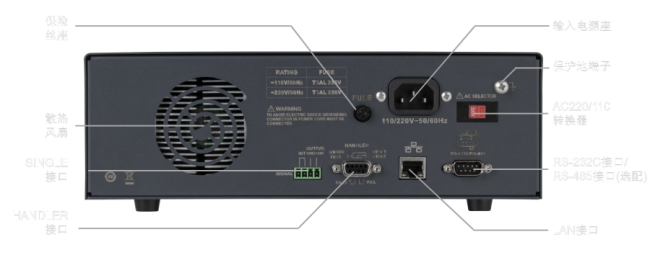

面板介绍
技术指标
| 型号 | HY9310 | HY9310A | HY9310B | ||
| 耐电压测试 | |||||
| 输出电压 | AC | 电压范围 | 0.050kV—5.000kV | ||
| 电压波形 | 正弦波 | ||||
| 失真度 | < 3％ | ||||
| 工作频率 | 50、60Hz可选 | ||||
| 频率精度 | ±1% | ||||
| 输出功率 | 50VA（5.000kV 10mA） | ||||
| 电压调整率 | ±(1.0%+50V)(额定功率） | ||||
| DC | 电压范围 | 0.050 kV—6.000kV | / | ||
| 信号源频率 | 600Hz | ||||
| 输出功率 | 30VA（6.000kV 5mA） | ||||
| 电压调整率 | ±（1.0% +100V) （额定功率） | ||||
| 电压分辨率 | 1V | ||||
| 电压输出精度 | ±(1.0%设定+5V) (空载) | ||||
| 电压测试精度 | ±(1.0%读数+5V) | ||||
| 电压产生方式 | DDS信号源加AB类功放 | ||||
| 电流测试范围 | AC | 电流范围 | 0.001mA – 10mA | ||
| 短路电流（瞬间） | >20 mA(设定输出电压>500V) | ||||
| 电流分辨率 | 0.001 mA | ||||
| 电流精度 | ±(2.0%读数+5个字) | ||||
| 实际电流 | OFF, 0.001 mA-10mA | ||||
| DC | 电流范围 | 0.1uA – 5.00mA | / | ||
| 电流精度 | ±(2.0%读数+5个字) | ||||
| 放电功能 | 测试结束后自动放电 | ||||
| 绝缘电阻测试 | |||||
| 输出电压 | 0.050kV – 2.500kV(可选配5.00kV） | / | / | ||
| 电压分辨率 | 1V | ||||
| 电压测试精度 | ±(1.0%读数+2V) | ||||
| 最大输出电流 | 5mA | ||||
| 最大输出功率 | 12.5VA（2500V/5mA） | ||||
| 输出瞬间短路电流 | >10mA(设定输出电压>500V) | ||||
| 负载调整率 | ≤1％（额定功率） | ||||
| 纹波（1kV） | ≤3% (1kV，空载) | ||||
| 放电功能 | 测试结束后自动放电 | ||||
| 电阻测量范围 | 0.2MΩ– 100GΩ | ||||
| 电阻显示量程 (1000V) | 5mA 0.2 MΩ-1 MΩ 1mA 1 MΩ-10 MΩ 100uA 10 MΩ-100 MΩ 10uA 100 MΩ-1GΩ 1uA 1GΩ-100GΩ | ||||
| 电阻测量准确度 | ≥500V 1MΩ– 1GΩ ±(5%读数+5个字) 1GΩ– 10GΩ ±(10%读数+5个字) 10GΩ– 50GΩ ±(15%读数+5个字) 50GΩ– 100GΩ 仅供参考无精度要求 < 500V0.2MΩ– 1GΩ±(10%读数+5个字) 1GΩ– 10GΩ 仅供参考无精度要求 | ||||
| 电流测量准确度 | ±(1.5%读数+5个字) （清零后） | ||||
| 电弧侦测 | |||||
| 测量范围 | AC | OFF，1-9级 | |||
| DC | OFF，1-9级 | / | |||
| 比较器 | |||||
| 判别方式 | 窗口比较方式 I下 ON： 当I下< Ix < I上 ，PASS； 当Ix ≤ I下 或 Ix ≥ I上，FAIL；（条件I下 < I上） I下 OFF： 当Ix < I上，PASS；当Ix ≥ I上，FAIL； 绝缘电阻判别方式同上 | ||||
| 电流上限设置I上 | AC | 0.001mA – 10mA | |||
| DC | 0.1uA – 5mA | / | |||
| 电流下限设置I下 (LOWER OFF) | AC | 0.001mA – 10mA | |||
| DC | 0.1uA – 5mA | / | |||
| 电阻上限设置 | OFF, 0.1MΩ - 100GΩ | / | / | ||
| 电阻下限设置 | 0.1MΩ– 100GΩ | / | / | ||
| 判别输出 | PASS/FAIL LCD及LED分别显示, 声音报警 | ||||
| 参数设定 | |||||
| 电压上升时间 | 0.1s – 999.9s | ||||
| 电压跌落时间 | 0 s – 999.9s， (仅在耐电压PASS后） | ||||
| 电压等待时间 | 0.3s – 999.9s (仅直流耐电压，且满足 上升时间 + 测试时间> 等待时间） | ||||
| 测试时间设定 | 0.1s – 999.9s （在TIMER ON时） | ||||
| 时间准确度 | ±（0.2%设定值 ± 0.1s） | ||||
| 测量功能 | |||||
| 键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 | ||||
| 底数清零功能 | 流过输出线之间的绝缘电阻和分布电容的电流可被清零 | ||||
| 启动等待延迟 | 在开始测试时（按下了START），先输出高压启动信号，等待一定时间后开始高压输出。 | ||||
| 电流超量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 | ||||
| ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 | ||||
| 地线电流检测 | 在意外触电或高压对外壳有漏电时，保护人身安全 | ||||
| 报警音量调节 | 关、低、中、高 | ||||
| 高压指示 | 窗口指示和LED灯指示 | ||||
| 存储与接口 | |||||
| 文件编程和存储 | 可编程100个测试文件， 每个文件可以有20个测试项目。 | ||||
| USB HOST接口 | 有（最大支持128G） | ||||
| 开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复。 | ||||
| 控制接口 | HANDLER，SINGAL | ||||
| 通讯协议 | SCPI，Modbus RTU | ||||
| 通讯接口 | RS232C，LAN，可选配RS485 | RS232C, 可选配RS485 | RS232C, 可选配RS485 | ||
| 订货信息 | |||||
| 标准配件 | HY900R： 高压测试夹一副 HY900B： 高压测试棒 HY106： RS232通讯电缆 | ||||
