简要介绍
为满足超高电压及绝缘材料组件测试需求，HY9470 系列具备超高电压输出可达 20kV， 并具高电流分辨率达1uA，满足客户严苛的测试需求。HY9470 系列共有4个型号, HY9470：AC（10kV/20mA）、HY9473：AC（20kV/10mA）、HY9472：DC（12kV/10mA）、HY9474：DC（20kV/5mA）。HY9470与HY9473配有开短路检测功能，可在进行高压测试前，先判断被测件是否可靠连接，再进行高压测试。HY9472与HY9474配有绝缘阻抗测试功能，绝缘阻抗测试额定输出：5kV/50GΩ
在操作上，搭配5寸多点触控屏及条形码扫描链接，使用上更简洁有效率。仪器接口丰富，能适应多种不同需要的高安全性和可靠性的自动测试系统。
尺寸：430mm(W)*134mm(H)*420mm(D)
净重：约22kg
| 标配 | RS232☑ | RS485☑ | LAN☑ | HANDLER☑ | USB HOST☑ | Barcode☑ |
注：支持SCPI和MODBUS两种通讯协议
产品特点
满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求。
5寸 LCD电容触摸屏。
具备超高电压输出可达 20kV。
ARC 侦测电路，可侦测微小异常的放电。
PLC 控制，可远端操作避免任何测试危险。
步骤连接时，电压会持续缓升不断电。
防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全。
提供 RS232、RS485、LAN 接口，可执行自动化测试，提升测试效率。
支持SCPI和MODBUS两种协议，方便组件自动化测试系统。
测量应用
高耐压测试、高压光耦、高压继电器、高压开关等绝缘较高的器件
电子元器件、电容、线圈、铁心、扼流圈、滤波器等
电气产品、家用电器、信息产品、影音设备、电热器具、照明设备
非电气产品、线材、绝缘材料等耐压及绝缘阻抗测试
新能源汽车
自动化测试系统

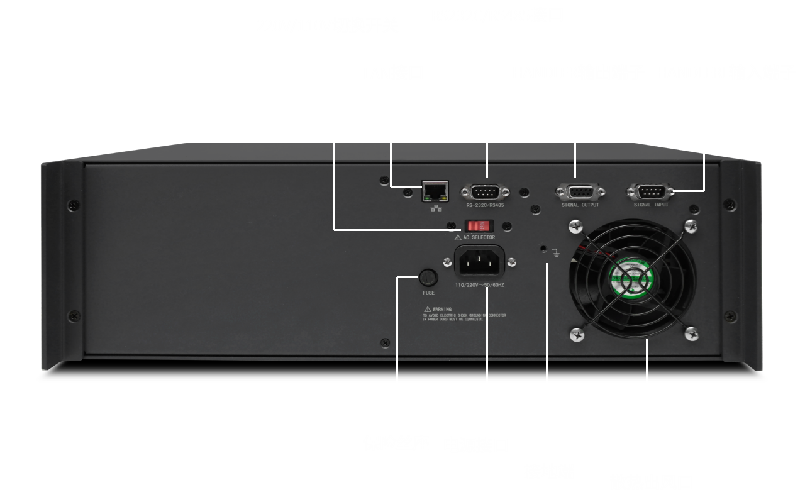

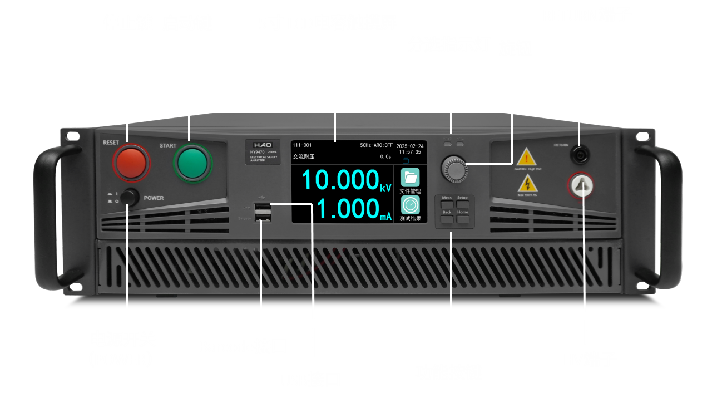

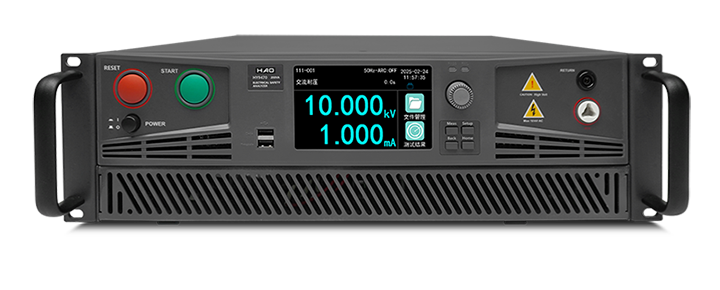

面板介绍
技术指标
| 型 号 | HY9470 | HY9472 | ||
| 显示 | 5寸 电容触摸液晶屏 | |||
| 测试功能 | AC | DC | ||
| 耐压测试 | ||||
| 电压输出 | AC | 电压范围 | 0.05kV—10.00kV | / |
| 工作频率 | 50/60±0.1%Hz，可选 | / | ||
| 额定输出 | 200VA（10.00kV/20mA） | / | ||
| DC | 电压范围 | / | 0.05kV—12.00kV | |
| 额定输出 | / | 120VA（12.00kV/10mA） | ||
| 电压分辨率 | 10V | 10V | ||
| 电压精度 | ±(1.5%设定+10V) | ±(1.5%设定+10V) | ||
| 负载调整率 | ±（1%输出+10V)（空载到满载） | ±（1%输出+10V)（空载到满载） | ||
| 电流测试 | AC | 0.000 - 20.00mA | / | |
| DC | / | 0.000 - 10.00mA | ||
| 电流分辨率 | 0.001mA/0.01mA（0-9.999mA is 0.001mA） | 0.001mA） | ||
| 测试精度 | ±(2%设定+2个字) | ±(2%设定+3个字) | ||
| 放电 | / | 主动放电 | ||
| 绝缘电阻测试 | ||||
| 输出电压 | / | 0.05-6.0kV | ||
| 电压分辨率 | / | 10V | ||
| 电压精度 | / | ±(1.5%设定+10V) | ||
| 电阻测试范围 | / | 0.1MΩ– 50.0GΩ | ||
| 电阻分辨率 | / | KΩ/MΩ/GΩ | ||
| 电阻测试精度 | ＜500V | / | 0.1MΩ–1GΩ ±(5%读数+2%满刻度) | |
| ≥500V | / | 1MΩ–1GΩ ±(3%读数+0.1%满刻度) 1GΩ–10GΩ ±(7%读数+2%满刻度) 10GΩ–50GΩ ±(10%读数+1%满刻度) | ||
| 放电 | / | 测试结束后自动放电（DCW） | ||
| 电弧侦测 | ||||
| 测量范围 | AC | 1-9级 (9级最灵敏) | / | |
| DC | / | 1-9级 (9级最灵敏) | ||
| OSC开短路测试 | ||||
| 采样标准电容范围 | 0.001~40nF | / | ||
| 开路判断范围 | 10%~100% | / | ||
| 短路判断范围 | 100%~500% | / | ||
| 其他功能 | ||||
| 电压上升时间 | 0.3S–999.9S，0表示关闭 | 0.4S–999.9S，0表示关闭 | ||
| 电压测试时间(AC/DC) | 0.1S～999.9S，0=连续测试 | |||
| 电压下降时间 | 0.1S～999.9S，0表示关闭 | |||
| 测试次数 | 0～9999次，（0=连续测试） | |||
| 储存器 | 可存储100个测试文件，每个文件可存储200个测试步骤 | |||
| 安全 | 智能接地功能（＜1mA） | |||
| 接口 | RS232,RS485,LAN,USB-HOST,HANDLER | |||
| 一般指标 | ||||
| 电源 | 110V～240VAC，47Hz～63Hz | |||
| 功率 | / | |||
| 尺寸（W*H*D） | 430mm*134mm*420mm | |||
| 净重（kg） | 22kg | |||
| 订货信息 | ||||
| 标准配件 | HY1101：耐压输出线 HY106: RS232通讯电缆 | |||
