简要介绍

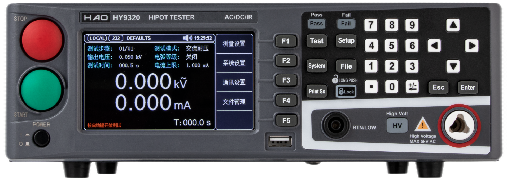

HY9320交直流耐压绝缘测试仪是常州浩仪新推出的一款智能安规测试仪器。体积小、重量轻、外形美观、操作简便、超高性价比。该产品集电气强度（交/直流耐压）、绝缘电阻等多项测试功能于一体，可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。
尺寸：283mm(W)x91mm(H) x433mm(D)
净重：约13kg
| 标配 | RS232☑ | USB HOST☑ | SIGNAL☑ | HANDLER☑ | LAN☑ |
| 选配 | RS485□ | ||||
注：1:支持MODBUS协议
产品特点
满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求；
采用4.3寸 TFT-LCD显示，简洁面板操作；

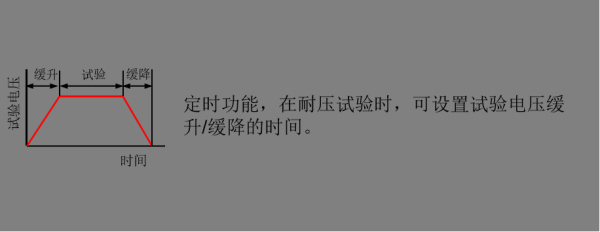

电压缓升、缓降功能。针对绝缘电阻可任意设定测试等待时间；
上下限预置，智能判定，声光报警；
直流耐压测试具有快速放电功能，避免被测物上残余电压造成人员触电危险；
电弧侦测功能；

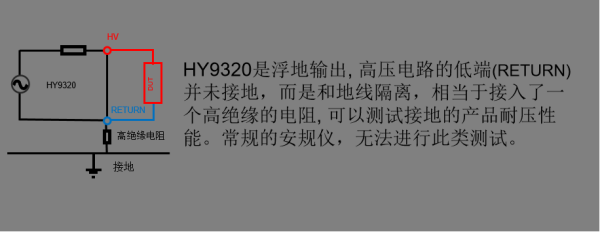

防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全；
过压、过流保护，电流底数清零功能；
可存储100个测试文件，每个文件可存储20个测试步骤，测试模式可任意组合；
接口丰富，支持SCPI和MODBUS两种协议，方便组建自动化测试系统；
测量应用
自动化测试系统
家用电器
变压器、电机
电气设备
电热器具
照明行业
新能源汽车
电子元器件
医疗设备
光伏行业
推荐点
技术指标
| 型号 | HY9320 | ||
| 耐电压测试 | |||
| 输出电压 | AC | 电压范围 | 0.050kV—5.000kV |
| 电压波形 | 正弦波 | ||
| 失真度 | < 3％ | ||
| 工作频率 | 50、60Hz可选 | ||
| 频率精度 | ±1% | ||
| 输出功率 | 100VA（5.000kV 20mA） | ||
| 电压调整率 | ±(1.0%+50V)(额定功率） | ||
| DC | 电压范围 | 0.050 kV—6.000kV | |
| 信号源频率 | 600Hz | ||
| 输出功率 | 60VA（6.000kV 10mA） | ||
| 电压调整率 | ±（1.0% +100V) （额定功率） | ||
| 电压分辨率 | 1V | ||
| 电压输出精度 | ±(1.0%设定+5V) (空载) | ||
| 电压测试精度 | ±(1.0%读数+5V) | ||
| 电压产生方式 | DDS信号源加AB类功放 | ||
| 电流测试范围 | AC | 电流范围 | 0.001mA – 20mA |
| 短路电流（瞬间） | >40 mA(设定输出电压>500V) | ||
| 电流分辨率 | 0.001 mA | ||
| 电流精度 | ±(2.0%读数+5个字) | ||
| 实际电流 | OFF, 0.001 mA-20mA | ||
| DC | 电流范围 | 0.1uA – 10.00mA | |
| 电流精度 | ±(2.0%读数+5个字) | ||
| 放电功能 | 测试结束后自动放电 | ||
| 绝缘电阻测试 | |||
| 输出电压 | 0.050kV – 2.500kV(可选配5.00kV） | ||
| 电压分辨率 | 1V | ||
| 电压测试精度 | ±(1.0%读数+2V) | ||
| 最大输出电流 | 10mA | ||
| 最大输出功率 | 25VA（2500V/10mA） | ||
| 输出瞬间短路电流 | >20mA(设定输出电压>500V) | ||
| 负载调整率 | ≤1％（额定功率） | ||
| 纹波（1kV） | ≤3% (1kV，空载) | ||
| 放电功能 | 测试结束后自动放电 | ||
| 电阻测量范围 | 0.1MΩ– 100GΩ | ||
| 电阻显示量程 (1000V) | 10mA 0.1 MΩ-0.5 MΩ 2mA 0.5 MΩ-5 MΩ 200uA 5 MΩ-50 MΩ 20uA 50 MΩ-500 MΩ 2uA 500 MΩ-10GΩ | ||
| 电阻测量准确度 | ≥500V 1MΩ– 1GΩ ±(5%读数+5个字) 1GΩ– 10GΩ ±(10%读数+5个字) 10GΩ– 50GΩ ±(15%读数+5个字) 50GΩ– 100GΩ 仅供参考无精度要求 < 500V 0.1MΩ– 1GΩ±(10%读数+5个字) 1GΩ– 100GΩ 仅供参考无精度要求 | ||
| 电流测量准确度 | ±(1.5%读数+5个字) （清零后） | ||
| 电弧侦测 | |||
| 测量范围 | AC | OFF，1-9级 | |
| DC | OFF，1-9级 | ||
| 比较器 | |||
| 判别方式 | 窗口比较方式 I下 ON： 当I下< Ix < I上 ，PASS； 当Ix ≤ I下 或 Ix ≥ I上，FAIL；（条件I下 < I上） I下 OFF： 当Ix < I上，PASS；当Ix ≥ I上，FAIL； 绝缘电阻判别方式同上 | ||
| 电流上限设置I上 | AC | 0.001mA – 20mA | |
| DC | 0.1uA – 10mA | ||
| 电流下限设置I下 (LOWER OFF) | AC | 0.001mA – 20mA | |
| DC | 0.1uA –10mA | ||
| 电阻上限设置 | OFF, 0.1MΩ - 100GΩ | ||
| 电阻下限设置 | 0.1MΩ– 100GΩ | ||
| 判别输出 | PASS/FAIL LCD及LED分别显示, 声音报警 | ||
| 参数设定 | |||
| 电压上升时间 | 0.1s – 999.9s | ||
| 电压跌落时间 | 0 s – 999.9s， (仅在耐电压PASS后） | ||
| 电压等待时间 | 0.3s – 999.9s (仅直流耐电压，且满足 上升时间 + 测试时间> 等待时间） | ||
| 测试时间设定 | 0.1s – 999.9s （在TIMER ON时） | ||
| 时间准确度 | ±（0.2%设定值 ± 0.1s） | ||
| 测量功能 | |||
| 键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 | ||
| 底数清零功能 | 流过输出线之间的绝缘电阻和分布电容的电流可被清零 | ||
| 启动等待延迟 | 在开始测试时（按下了START），先输出高压启动信号，等待一定时间后开始高压输出。 | ||
| 电流超量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 | ||

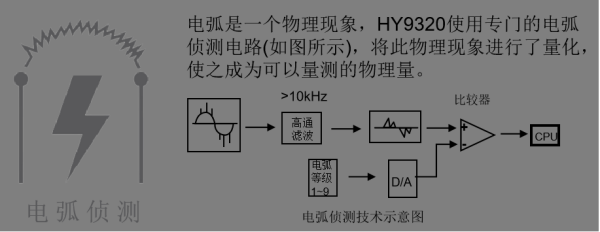

| ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 | ||
| 地线电流检测 | 在意外触电或高压对外壳有漏电时，保护人身安全 | ||
| 报警音量调节 | 关、低、中、高 | ||
| 高压指示 | 窗口指示和LED灯指示 | ||
| 存储与接口 | |||
| 文件编程和存储 | 可编程100个测试文件， 每个文件可以有20个测试项目。 | ||
| USB HOST接口 | 有（最大支持128G） | ||
| 开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复。 | ||
| 控制接口 | HANDLER，SINGAL | ||
| 通讯协议 | SCPI，Modbus RTU | ||
| 通讯接口 | RS232C，LAN，可选配RS485 | ||
| 订货信息 | |||
| 标准配件 | HY900R： 高压测试夹一副 HY900B： 高压测试棒 HY106： RS232通讯电缆 | ||
