简要介绍

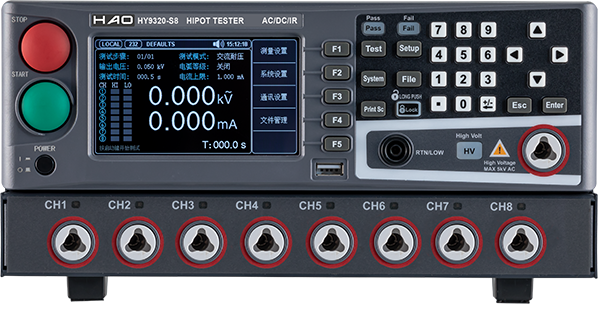

HY9320-S8 交直流耐压绝缘测试仪是常州浩仪新推出的一款智能安规测试仪器。体积小、重量轻、外形美观、操作简便、超高性价比。该产品集电气强度（交/直流耐压）、绝缘电阻等多项测试功能于一体，可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。
尺寸：283mm(W)x130.8mm(H) x433mm(D)
净重：约16kg
| 标配 | RS232☑ | USB HOST☑ | SIGNAL☑ | HANDLER☑ | LAN☑ |
| 选配 | RS485□ | ||||
注：1:支持MODBUS协议
产品特点
满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求；
采用4.3寸 TFT-LCD显示，简洁面板操作；
电压缓升、缓降功能。针对绝缘电阻可任意设定测试等待时间；
上下限预置，智能判定，声光报警；
直流耐压测试具有快速放电功能，避免被测物上残余电压造成人员触电危险；
电弧侦测功能；
防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全；
过压、过流保护，电流底数清零功能；
可存储100个测试文件，每个文件可存储20个测试步骤，测试模式可任意组合；
接口丰富，支持SCPI和MODBUS两种协议，方便组建自动化测试系统；
自带8路扫描接口；
测量应用
自动化测试系统
家用电器
变压器、电机
电气设备
电热器具
照明行业
新能源汽车
电子元器件
医疗设备
光伏行业
技术指标
| 型号 | HY9320-S4 | HY9320-S8 | |
| 扫描接口 | 4路单端 | 8路单端 | |
| 耐压测试 | |||
| 输出电压 | AC | 0.050kV—5.000kV ±(1.0%设定+5V) | |
| DC | 0.050kV—6.000kV ±(1.0%设定+5V) | ||
| 电流测试范围 | AC | 0.001mA – 20.00mA ±(2.0%读数+5个字) | |
| DC | 0.1uA – 10.00mA ±(2.0%读数+5个字) | ||
| 快速放电功能 | 测试结束后自动放电(DCW) | ||
| 绝缘电阻测试 | |||
| 输出电压 | 0.050kV – 2.500kV(可选配5.00kV） | ||
| 电阻测试范围 | 0.1MΩ– 100GΩ | ||
| 电阻测试精度 | ≥500V 1MΩ– 1GΩ ±(5%读数+5个字) 1GΩ– 10GΩ ±(10%读数+5个字) 10GΩ– 50GΩ ±(15%读数+5个字) 50GΩ– 100GΩ 仅供参考无精度要求 < 500V0.1MΩ– 1GΩ±(10%读数+5个字) 1GΩ– 10GΩ 仅供参考无精度要求 | ||
| 放电功能 | 测试结束后自动放电 | ||
| 电弧侦测 | |||
| 测量范围 | AC | 1-9级 对应电流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA | |
| DC | 1-9级 | ||
| 参数设定 | |||
| 电压上升时间 | 0.1s – 999.9s | ||
| 测试时间设定 | 0.1s – 999.9s （在TIMER ON时） | ||
| 电压跌落时间 | 0 s – 999.9s， (仅在耐电压PASS后） | ||
| 电压等待时间 | 0.3s – 999.9s (仅直流耐电压，且满足 上升时间 + 测试时间> 等待时间） | ||
| 时间准确度 | ±（0.2%设定值 ± 0.1s） | ||
| 存储器 | |||
| 存储器 | 可编程100个测试文件， 每个文件可以有20个测试项目。 | ||
| 订货信息 | |||
| 标准配件 | HY900R： 高压测试夹一副 HY900B： 高压测试棒 HY106： RS232通讯电缆 HY918:耐压测试线 X 4 （仅HY9320-S4) HY918:耐压测试线 X 8 （仅HY9320-S8) | ||
